角形厚膜チップ抵抗器

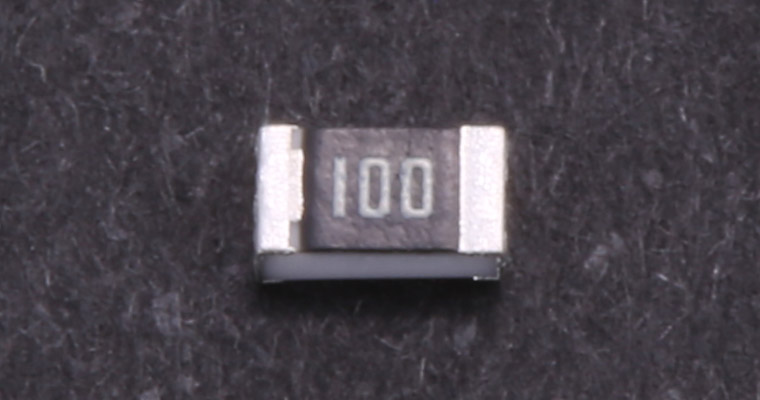

TSR_G 角形厚膜チップ抵抗器

特長
  • 0603から6332の9形状でシリーズを構成しています。
  • 3層構造の電極とメタルグレーズ厚膜抵抗体により、高い信頼性が得られます。
  • リフロー、フローはんだ付けのいずれにも対応します。
  • AEC-Q200にも対応可能です。
TSR_G 角形厚膜チップ抵抗器 (PDF：473KB)

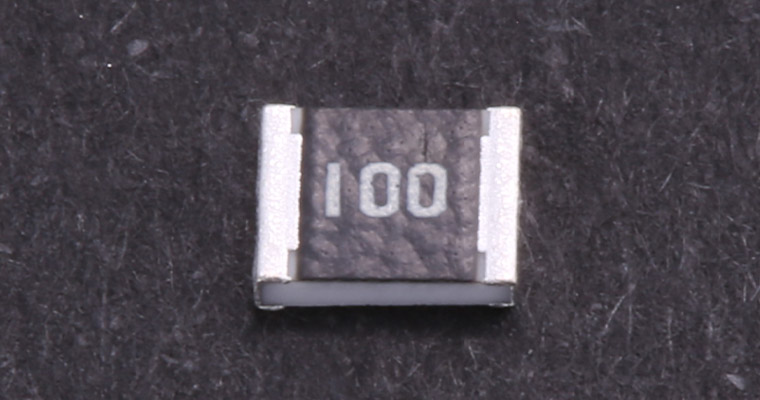

TJR_G/TSR_G アミューズメント品番角形厚膜チップ抵抗器

特長
  • 1005から6332の7形状でシリーズを構成しています。
  • 3層構造の電極とメタルグレーズ厚膜抵抗体により、高い信頼性が得られます。
  • リフロー、フローはんだ付けのいずれにも対応します。
TJR_G/TSR_G アミューズメント品番角形厚膜チップ抵抗器（PDF：389KB）

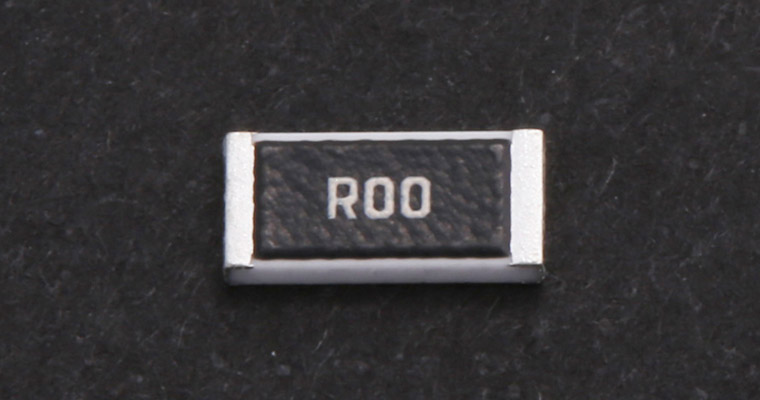

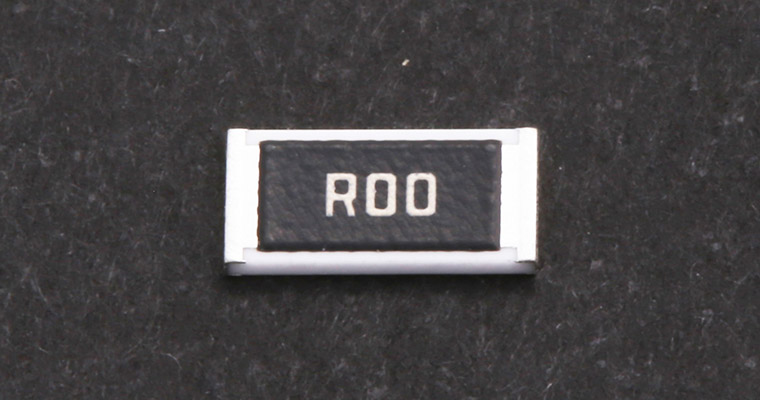

TSR_G 角形厚膜チップジャンパー抵抗器

特長
  • 0603から6332の9形状でシリーズを構成しています。
  • 3層構造の電極とメタルグレーズ厚膜抵抗体により、高い信頼性が得られます。
  • リフロー、フローはんだ付けのいずれにも対応します。
  • AEC－Q200にも対応可能です。
TSR_G 角形厚膜チップジャンパー抵抗器（PDF：413KB）

TJR_G/TSR_G アミューズメント品番角形厚膜チップジャンパー抵抗器

特長
  • 1005から6332の7形状でシリーズを構成しています。
  • 3層構造の電極とメタルグレーズ厚膜抵抗体により、高い信頼性が得られます。
  • リフロー、フローはんだ付けのいずれにも対応します。
TJR_G/TSR_G アミューズメント品番角形厚膜チップジャンパー抵抗器（PDF：342KB）

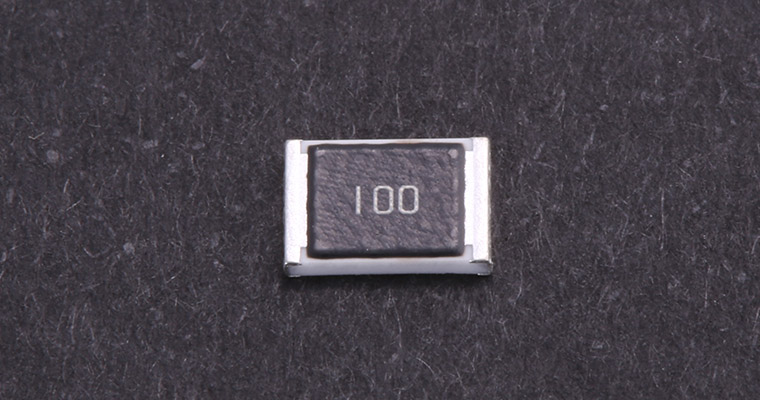

TSR_E 低抵抗チップ抵抗器

特長
  • 電源、モータ回路等の電流検出抵抗器です。
  • 3層構造の電極とメタルグレーズ厚膜抵抗体により、高い信頼性が得られます。
  • AEC－Q200にも対応可能です。
TSR_E 低抵抗チップ抵抗器（PDF：464KB）

TSR_H 高抵抗角形厚膜チップ抵抗器

特長
  • 高抵抗の抵抗値43M～10GΩに対応する抵抗器です。
  • 焦電センサや分圧回路に適したチップ抵抗器です。
  • リフロー、フローはんだ付けのいずれにも対応します。
  • AEC－Q200にも対応可能です。
TSR_H 高抵抗角形厚膜チップ抵抗器（PDF：235KB）

TSR_U 精密級角形厚膜チップ抵抗器

特長
  • 抵抗温度特性±50・100ppm/℃、高精度±0.5・1％の精密級角形厚膜チップ抵抗器です。
  • 3層構造の電極とメタルグレーズ厚膜抵抗体により、高い信頼性が得られます。
  • リフロー、フローはんだ付けのいずれにも対応します。
  • AEC－Q200にも対応可能です。
TSR_U 精密級角形厚膜チップ抵抗器（PDF：241KB）

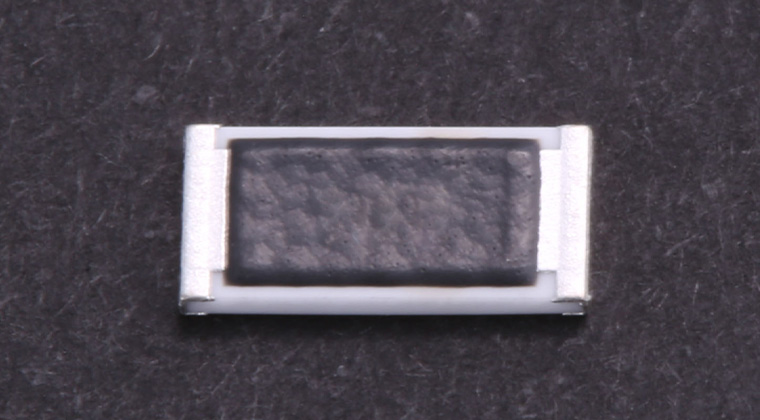

TSR_F ファンクショントリマブル角形厚膜チップ抵抗器

特長
  • レーザートリミングに対し最適な構造の抵抗器です。
  • 3層構造の電極とメタルグレーズ厚膜抵抗体により、高い信頼性が得られます。
  • リフロー、フローはんだ付けのいずれにも対応します。
TSR_F ファンクショントリマブル角形厚膜チップ抵抗器（PDF：252KB）

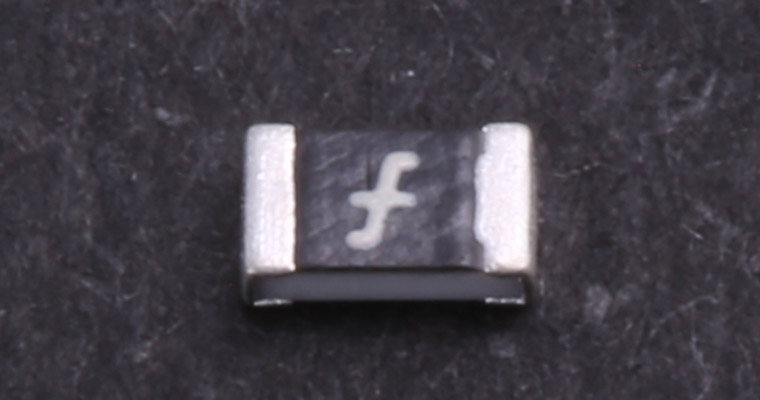

TSR_M,D 耐サージ用角形厚膜チップ抵抗器　NEW

特長
  • TSR_Gシリーズと比較してサージやESD特性に優れます。
  • Dシリーズは精密級にも対応可能で、TSR4D／TSR8Dが追加されました。
  • リフロー、フローはんだ付けのいずれにも対応します。
  • AEC－Q200にも対応可能です。
TSR_M,D 耐サージ用角形厚膜チップ抵抗器（PDF：404KB）

TSR_A 耐硫化角形厚膜チップ抵抗器

特長
  • 内部電極に金電極を採用し硫化を抑制しています
  • リフロー、フローはんだ付けのいずれにも対応します。
  • AEC－Q200にも対応可能です。
TSR_A 耐硫化角形厚膜チップ抵抗器（PDF：245KB）

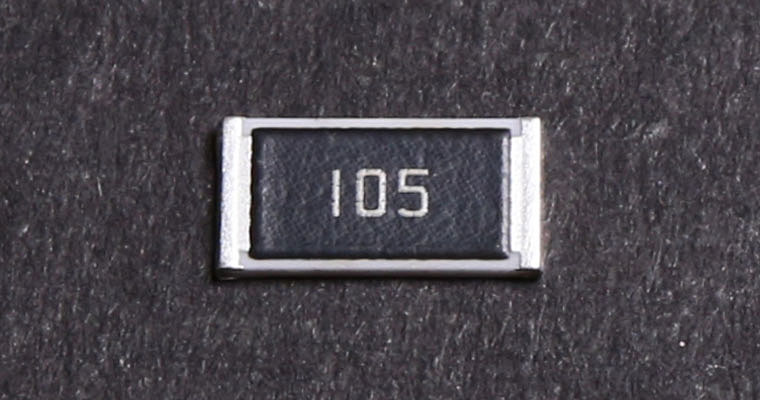

TSR_S 高電力角形厚膜チップ抵抗器

特長
  • 従来の6332サイズ：1Wに対し、2Wまでを保証できます。抵抗温度係数は±100ppm/℃以内です。
  • 耐熱、耐候性に優れるメタルグレーズ系抵抗膜、グレーズ系保護膜を採用しています。
  • 放熱性に優れる材料/構造で温度上昇を小さくしています。
  • リフロー、フローはんだ付けのいずれにも対応します。
  • AEC-Q200にも対応可能です。
TSR_S 高電力角形厚膜チップ抵抗器（PDF：233KB）

TSR_V 高耐圧角形厚膜チップ抵抗器　NEW

特長
  • 特殊抵抗体パターンを採用することで、
    　最高過負荷電圧：4ｋV（TSR1V）
    　最高過負荷電圧：3ｋV（TSR2V）
    　最高過負荷電圧：1.2ｋV（TSR4V）
    　最高過負荷電圧：1ｋV（TSR8V）
    を実現しています。
  • リフロー、フローはんだ付けのいずれにも対応します。
  • AEC-Q200 にも対応可能です。
TSR_V 高耐圧角形厚膜チップ抵抗器（PDF：238KB）

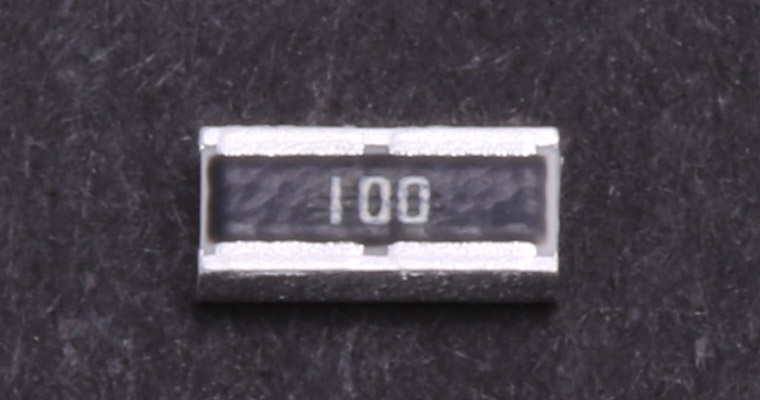

TSM_G,E 長辺角形厚膜チップ抵抗器

特長
  • 抵抗体・レーザートリミングの特別配置及び長辺電極による放熱性が向上
  • 長辺電極を採用することで、高電力化を実現しています。
  • AEC-Q200にも対応可能です。
TSM_G,E 長辺角形厚膜チップ抵抗器（PDF：271KB）

TAR_G 非磁性角形厚膜チップ抵抗器

特長
  • 非磁性体タイプの厚膜チップ抵抗器です。
  • 特殊めっきにより、当社従来の抵抗器より起電力が小さく、ノイズが低減されます。
  • 磁場の発生もなく、ノイズが低減するためオーディオなど音響機器に最適です。
  • 波形など高精度な計測を必要とする 計測用機器にも最適です。
TAR_G 非磁性角形厚膜チップ抵抗器（PDF：352KB）
