厚膜チップサーミスタ

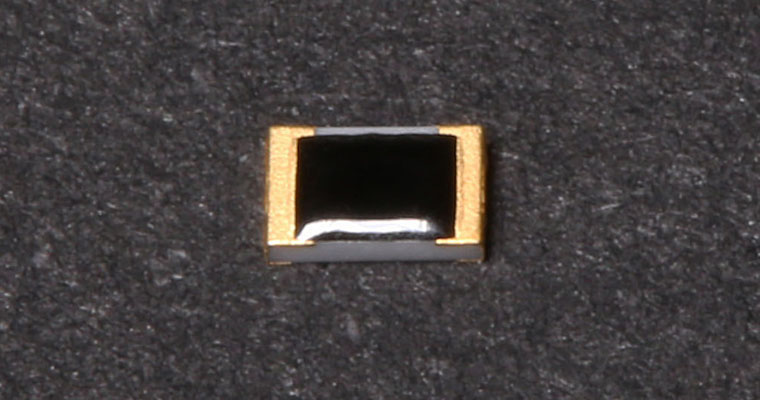

TCT/TET/TNT 厚膜チップサーミスタ NEW

概略	サーミスタとは、抵抗器とは違って「熱（温度）に敏感な抵抗体」であり、温度変化により急激に抵抗値が変わる電子部品です。立山科学デバイステクノロジーは、サーミスタの種類の内、NTCサーミスタを製造しています。 NTCサーミスタとは、負の温度係数を示す素子を表すものです。 TCTは通常品、TETは完全鉛フリー品、TNTは高耐熱品です。
特長	厚膜チップサーミスタ（NTCサーミスタ）は、SMD(表面実装)タイプの角形チップサーミスタです。アルミナ基板上にサーミスタ膜を形成しガラスで保護した構造であり、高い機械強度と信頼性が得られます。電極は3層構造となっており、優れたはんだ付け性とはんだ耐熱性を有しています。早い熱応答性を有しています。サーミスタの抵抗値に関係なく厚さが一定であり、実装基板の薄型化に寄与できます。サーミスタの原料であるMn,Co,Niを独自の調合法により、抵抗値とB定数を幅広く調整することが可能です。航空宇宙用としても採用され、長期的にも信頼性を維持できます。 AEC－Q200にも対応可能です。一部の品種で、UL1434対応しています。一部の品種で、使用温度範囲上限150℃以上対応可能です。
用途	自動車向けのアプリケーション（パワーモジュール、オイルポンプ、EVチャージャーなど）、温度計、体温計、人工呼吸器、LED照明、エアコン、冷蔵庫、プリンター、発電機など
適用分野	自動車、医療、家電製品など

TCT/TET/TNT 厚膜チップサーミスタ（PDF：323KB）

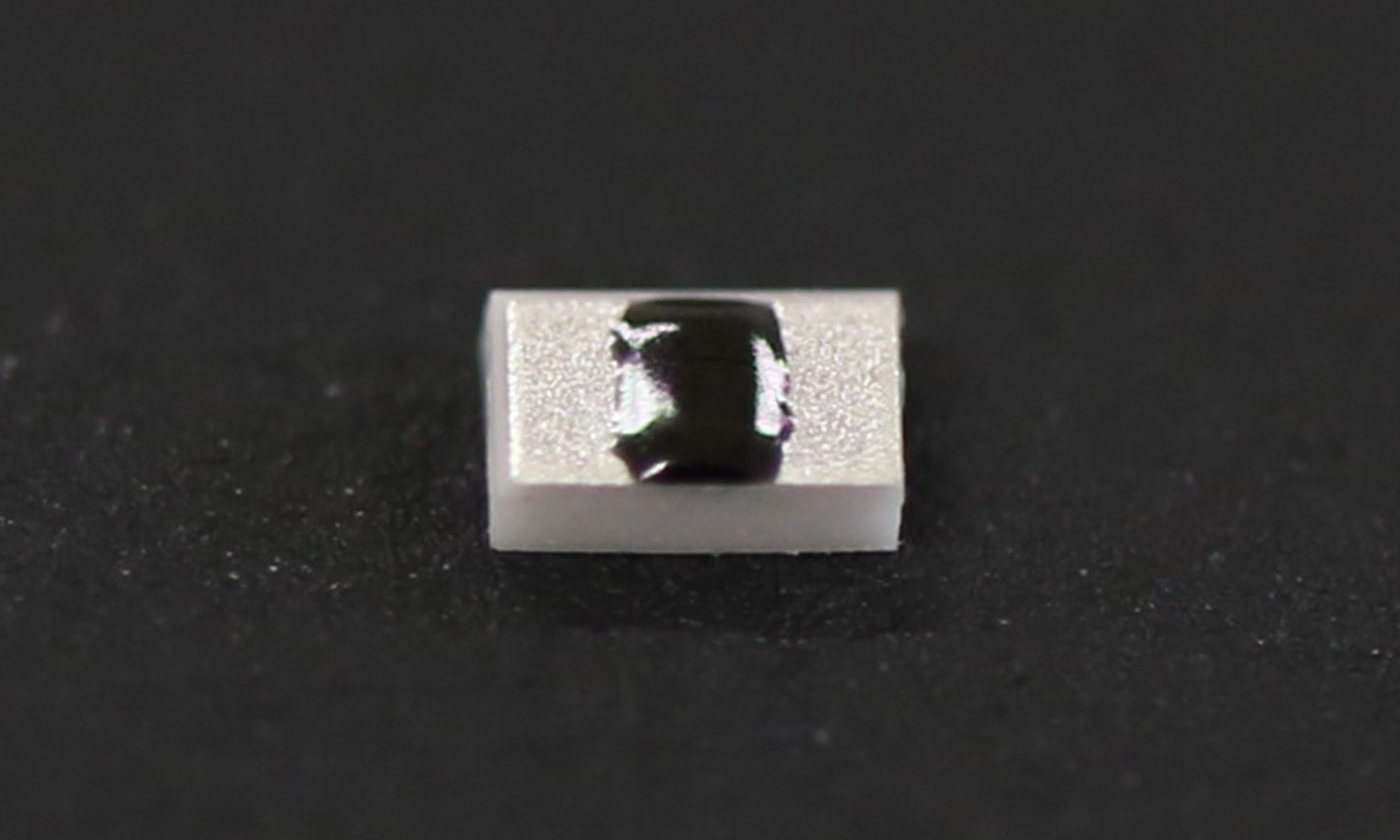

TWT ワイヤーボンド厚膜チップサーミスタ NEW

概略	サーミスタとは、抵抗器とは違って「熱（温度）に敏感な抵抗体」であり、温度変化により急激に抵抗値が変わる電子部品です。立山科学デバイステクノロジーは、サーミスタの種類の内、NTCサーミスタを製造しています。 NTCサーミスタとは、負の温度係数を示す素子を表すものです。
特長	厚膜チップサーミスタ（NTCサーミスタ）は、SMD(表面実装)タイプの角形チップサーミスタです。アルミナ基板上にサーミスタ膜を形成しガラスで保護した構造であり、高い機械強度と信頼性が得られます。底面にはシンタリングやはんだ接続のための電極、上面にはワイヤーボンディングのための電極がメタライズしています。早い熱応答性を有しています。使用温度範囲上限200℃対応可能です。サーミスタの上下面間で1kV以上の耐電圧性能を有しています。 AEC-Q200にも対応可能です。ギ酸リフローに対応可能です。
用途	車載向けのアプリケーション（SiC / GaN パワーモジュール、EV / HEV 向けインバーター、 IGBT（Insulated Gate Bipolar Transistor）の温度補償、MOSFET（Metal-Oxide-Semiconductor Field-Effect Transistor）の温度補償など）
適用分野	自動車、産業機器、家電製品など

TWT ワイヤーボンド厚膜チップサーミスタ（PDF：672KB）

TUT 高温耐熱用厚膜NTCチップサーミスタ NEW

概略	サーミスタとは、抵抗器とは違って「熱（温度）に敏感な抵抗体」であり、温度変化により急激に抵抗値が変わる電子部品です。立山科学デバイステクノロジーは、サーミスタの種類の内、NTCサーミスタを製造しています。 NTCサーミスタとは、負の温度係数を示す素子を表すものです。
特長	厚膜チップサーミスタ（NTCサーミスタ）は、SMD(表面実装)タイプの角形チップサーミスタです。アルミナ基板上にサーミスタ膜を形成しガラスで保護した構造であり、高い機械強度と信頼性が得られます。電極は3層構造となっており、優れたはんだ付け性とはんだ耐熱性を有しています。早い熱応答性を有しています。使用温度範囲上限200℃対応可能です。導電性接着剤が使用可能です。サーミスタの抵抗値に関係なく厚さが一定であり、実装基板の薄型化に寄与できます。サーミスタの原料であるMn,Co,Niを独自の調合法により、抵抗値とB定数を幅広く調整することが可能です。 AEC－Q200にも対応可能です。
用途	車載向けのアプリケーション（パワー半導体、トランスミッション、ABS、ジャンクションボックス、電装部分など）
適用分野	自動車、医療、家電製品など

TUT 高温耐熱用NTCチップサーミスタ（PDF：604KB）
