サーミスタセンサ
計測機器用センサ

HOME>ソリューション・製品>サーミスタセンサ 計測機器用センサ

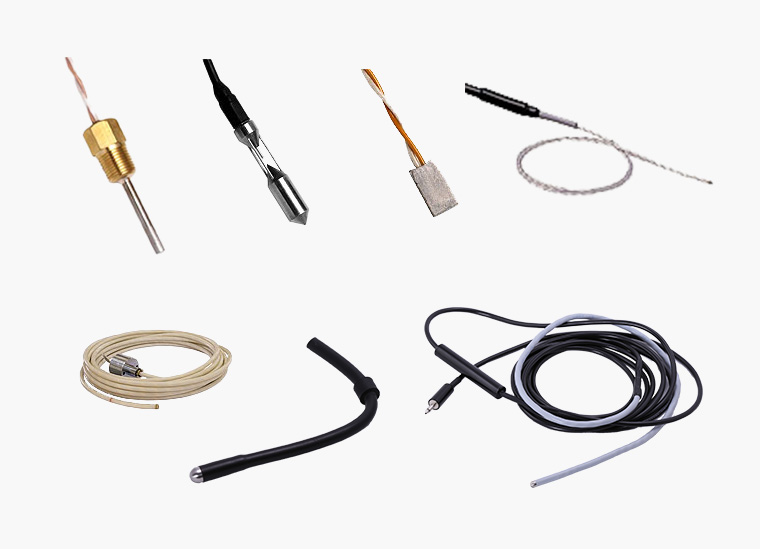

サーミスタセンサ

概略
  • 温度計測機器用のサーミスタセンサ
特徴
  • 用途に合わせカスタマイズしたセンサの提案
  • 自社生産だからできる、品質保証体制
用途
  • 産業機器
  • 医療・車載機器
  • 研究・開発
種類と性能
サーミスタはセラミック半導体で、厳密にいえば素子ひとつひとつの特性が異なります。この素子の特性を一定の規格に均質化して互換性を付与する方法は、サーミスタ自体で互換性を得る方式とサーミスタに抵抗体又はROMを組み合わせて互換性を得る方式とがあります。
  • 素子互換
    抵抗を付加することなく互換性が得られます。サーミスタ定数Bがそのまま温度係数となるため、温度に対して大きな抵抗変化率を持っています。
  • 合成抵抗式
    抵抗を付加して互換性を持たせたもので、素子互換式より抵抗変化率は小さくなりますが、広い温度幅で高い互換精度が得られます。温度-抵抗特性の直線性が比較的得やすいことも特徴です。
  • ROM互換式
    サーミスタ抵抗値を測定して、そのサーミスタ固有の定数を決定し、それをROMに入力する事によりサーミスタの誤差を極めて小さくすることができるので、高精度測定が可能になります。

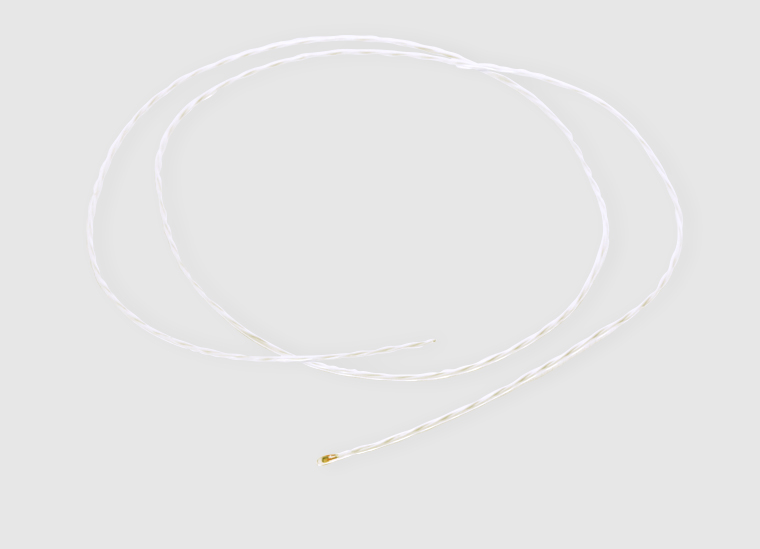

微細・微小温度測定用サーミスタセンサ(-XK型)

概略
  • FEP電線の先端にサーミスタを溶融封入して、外径1φに仕上げた極細カテーテルセンサです。
  • 防水構造で耐薬品性に優れ、物体の内部、表面温度測定に適しています。
  • 外径寸法:φ1mmx500mm(変更可能)
特徴
  • 熱時定数が小さく微細・微小の温度測定に適しています。
  • センサ全体がフレキシブルで耐薬品性に優れています。
用途
  • クリーンルーム、クリーンチャンバーおよび半導体製造装置の温度測定
  • ラジエータ等熱交換器の放熱試験時の温度測定
  • プローブ顕微鏡および分析機器の試料・セル内の温度測定

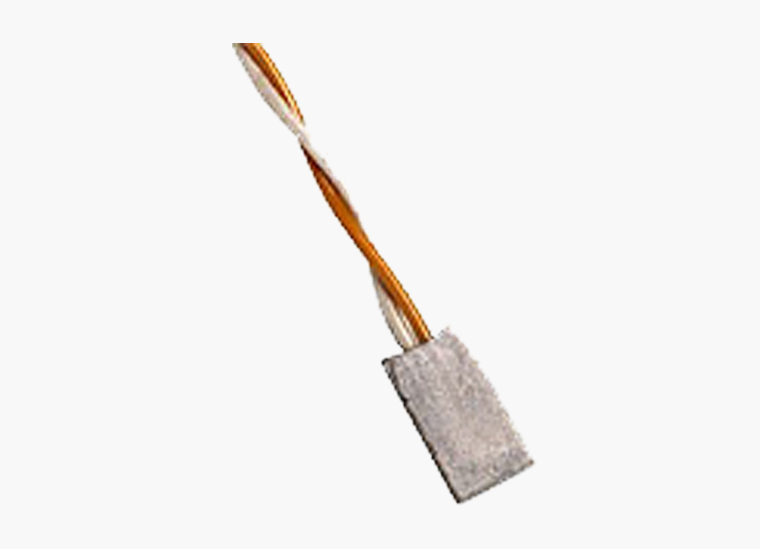

表面温度測定用サーミスタセンサ(-YE型)

概略
  • 小型銅ブロックの中にサーミスタを封入してあり、物体の表面温度の測定に使用します。
  • 小さいものや、狭い場所での物体の表面温度測定に適しています(但し、防水性なし)。
特徴
  • フレキシブルな構造です。
用途
  • 機械、金属製品などの表面温度の測定

表面温度測定用サーミスタセンサ(-XK型)

概略
  • FEP電線の先端にサーミスタを溶融封入して、外径1φ に仕上げた極細カテーテルセンサです。
  • 外径寸法:φ1mmx500mm(変更可能)
特徴
  • 熱時定数が小さく微細・微小の温度測定に適しています。
  • センサ全体がフレキシブルで耐薬品性に優れています。
用途
  • 機械、金属製品などの表面温度の測定

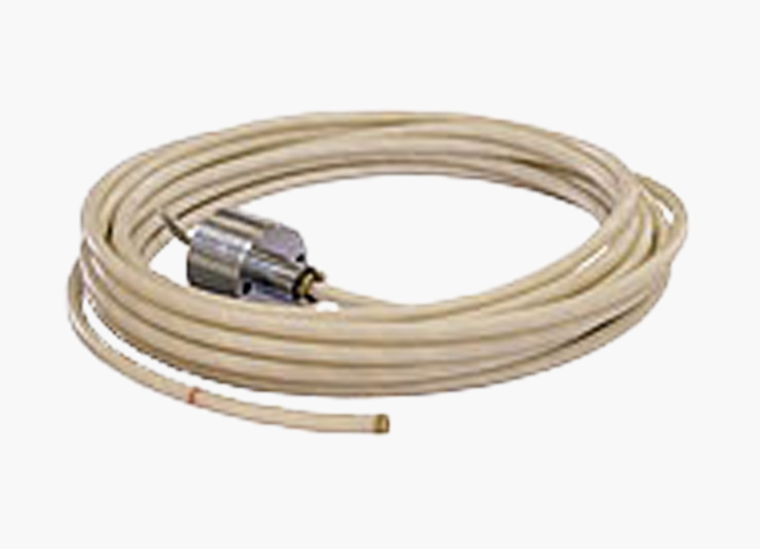

水中温度測定用サーミスタセンサ(-XW型)

概略
  • 防水構造のサーミスタセンサの保護管に重りの機能を付加したものです。
  • リード線の線長は最大600mまで製作が可能です。
特徴
  • センサの材質はステンレス製で耐食性に優れています。
  • リード線取出し口はグランドパッキン方式の防水構造です。
用途
  • 海水、深井戸、ダムなどの水中や底の温度測定

防水型サーミスタセンサ(-XK型)

概略
  • FEP電線の先端にサーミスタを溶融封入して、外径1φに仕上げた極細カテーテルセンサです。
  • 外径寸法:φ1mmx500mm(変更可能)
特徴
  • 熱時定数が小さく微細・微小の温度測定に適しています。
  • センサ全体がフレキシブルで耐薬品性に優れています。
用途
  • 水のかかる場所や水没させての水中の温度測定

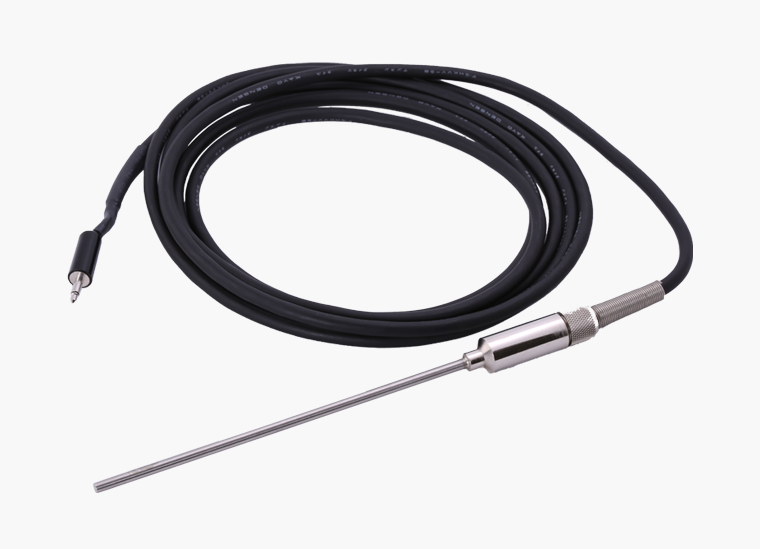

防水型サーミスタセンサ(-XA型)

概略
  • 金属保護管にサーミスタ素子を封入し、リード線取り出しをグランド防水処理したものです。
特徴
  • 保護パイプの長さ、太さ等が選択できます。
用途
  • 水のかかる場所や水没させての水中の温度測定

防水型サーミスタセンサ(-XK型)

概略
  • 外径3φのFEP電線の先端にサーミスタを溶融封入したセンサでほとんどの薬品に侵されません。
特徴
  • センサ全体がフレキシブルな構造で、湾曲した部分やパイプ内部などの測定に適しています。
  • センサ素材がフッ素系樹脂のため、耐薬品性、耐熱性に優れています。
  • 先端は溶融封入しており、防水機能があります。
用途
  • 水のかかる場所や水没させての水中の温度測定

防滴型サーミスタセンサ(-XA型)

概略
  • 先端を密封した金属保護管にサーミスタを封入、外部導線の取り出し口をグランド防滴処理したものです。
  • 液体(油・水等)の温度を測定するのに適したセンサです。
特徴
  • 保護管はステンレス製で耐薬品性に優れています。
  • 保護管外径はφ2.3mmと細く高感度です。
用途
  • 水のかかる場所などでの温度測定

耐薬品用サーミスタセンサ(-XK型)

概略
  • 外径3φのFEP電線の先端にサーミスタを溶融封入したセンサでほとんどの薬品に侵されません。
  • 防水型センサとしての使用も可能です。
特徴
  • センサ全体がフレキシブルな構造で、湾曲した部分やパイプ内部などの測定に適しています。
  • センサ素材がフッ素系樹脂のため、耐薬品性、耐熱性に優れています。
  • 先端は溶融封入しており防水機能があります。
用途
  • 腐食性溶液や海水などの温度測定

耐薬品用サーミスタセンサ(-XK型)

概略
  • FEP電線の先端にサーミスタを溶融封入して、外径1φに仕上げた極細カテーテルセンサです。
  • 外径寸法:φ1mmx500mm(変更可能)
特徴
  • 熱時定数が小さく微細・微小の温度測定に適しています。
  • センサ全体がフレキシブルで耐薬品性に優れています。
用途
  • 水のかかる場所や水没させての水中の温度測定

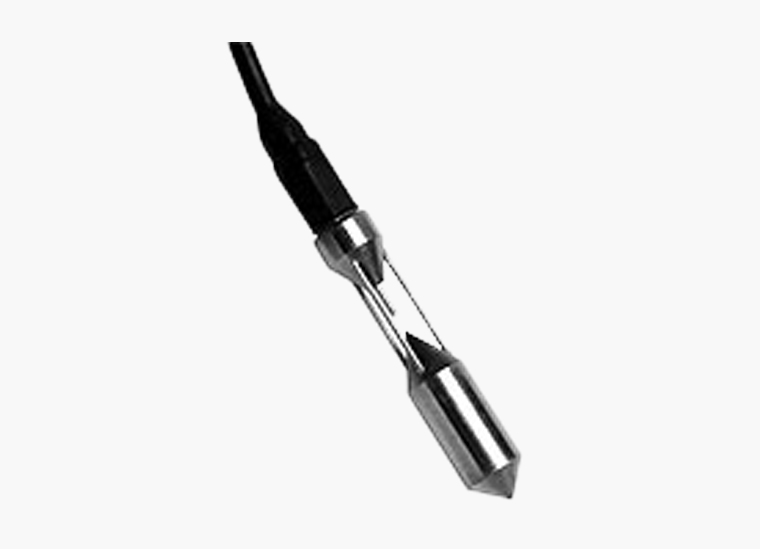

気体温度測定用サーミスタセンサ(-ZL型)

概略
  • サーミスタを露出したセンサで、応答性が速いため気体(非引火性・非爆発性)の温度測定に適しています。
特徴
  • サーミスタが露出しており高感度です。
  • フレキシブルな構造です。
用途
  • 室内・室外の温度測定
  • 気体の温度測定

気体温度測定用サーミスタセンサ(-XK型)

概略
  • FEP電線の先端にサーミスタを溶融封入して、外径1φに仕上げた極細カテーテルセンサです。
  • 外径寸法:φ1mmx500mm(変更可能)
特徴
  • 熱時定数が小さく微細・微小の温度測定に適しています。
  • センサ全体がフレキシブルで耐薬品性に優れています。
用途
  • 室内・室外の温度測定
  • 気体の温度測定

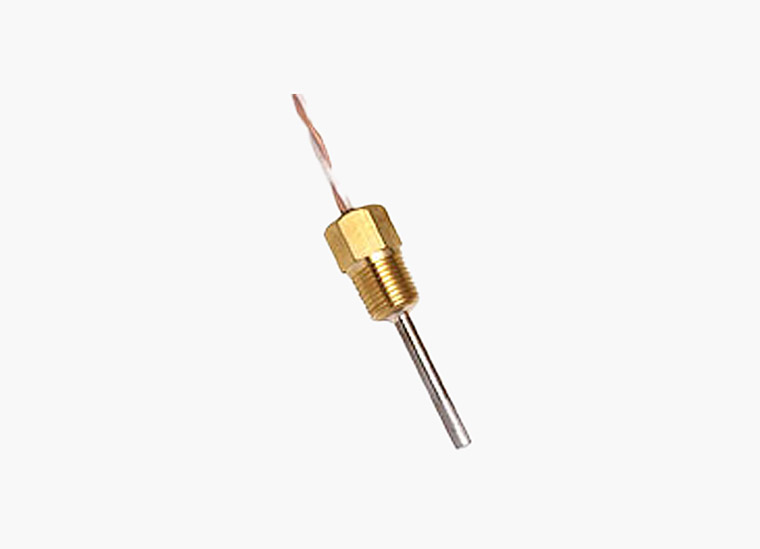

ネジ固定型サーミスタセンサ(-XA型)

概略
  • 先端を密封した金属保護管にサーミスタを封入し、センサをネジで固定して使用します。
特徴
  • 保護管はステンレス製で耐薬品性に優れています。
  • 保護管外径、長さおよびネジ種類などは数種類から選択可能です。
  • 外部導線はコンセント取り付型のため脱着可能です。
用途
  • 配管の内部温度、タンク等の内部温度測定
  • 他のネジ固定型センサを探す(TXA-11、TXA-14,TXA-19、TXQ-12)

穀物温度監視用サイロケーブル

概略
  • 農業用サイロに貯蔵される穀物の温度を遠隔測定し、集中管理するためのサイロケーブル(温度センサ)です。
  • ポリエチレンで被覆されたサイロケーブル内にサーミスタセンサを埋め込み、温度電圧変換器等を使用して温度測定を行います。
特徴
  • サーミスタセンサは基準抵抗値が高く、リード線および配線抵抗の影響を受けにくく、長距離計測に適した信頼性の高い温度測定が可能です。
用途
  • 食品倉庫、穀物サイロ内の温度測定
