1/1000℃ CANバス/USB 接続型高精度デジタル出力付き温度センサ

形式：DS100シリーズ

概略	出力分解能0.001℃、測定確度±0.02℃を実現センサプローブに小型・軽量な温度変換器を付加することにより、温度測定データが直接デジタル出力できるようになりました。パソコンで温度計測や測定データの取込を簡単に行うことができます。デジタル出力付温度センサはサーミスタセンサプローブと温度デジタル変換部から構成されます。パソコンで簡単に温度を測定することをコンセプトに、温度センサから直接デジタル出力を取り出しました。各々の温度・デジタル変換器が同時刻に測定を行います。測定時間のバラツキが無く、高速測定が可能で、微少な温度変動や温度分布および温度差測定などに最適です。サンプルソフトウェア・ダウンロード
仕様用途	【半導体関連機器】半導体製造装置およびクリーンルーム、クリーンチャンバーの温度分布、温度変動測定【電気・電子関連機器】エアコン・コンプレッサおよび温度ヒューズなど電子部品の性能試験・検査時の温度測定【自動車・自動車部品】ラジエータ・エンジン・噴射ポンプなどの能力試験時の温度測定【化学・製薬】反応熱・凝固点測定【精密機器】分析機器などのセル内部の温度測定。チラーなど能力試験時の温度測定【ナノテク】プローブ顕微鏡／原子間力顕微鏡などの試料温度の変動測定
製品構成	出力分解能 0.001℃、測定精度±0.02℃を実現。200点を高速（100msec）で測定します。微小な温度変化や温度分布および温度差測定などに最適です。高精度CANバス接続型、高精度USB接続型、小型CANバス接続型の３機種がラインアップされています。

概略

出力分解能0.001℃、測定確度±0.02℃を実現
センサプローブに小型・軽量な温度変換器を付加することにより、温度測定データが直接デジタル出力できるようになりました。
パソコンで温度計測や測定データの取込を簡単に行うことができます。
デジタル出力付温度センサはサーミスタセンサプローブと温度デジタル変換部から構成されます。パソコンで簡単に温度を測定することをコンセプトに、温度センサから直接デジタル出力を取り出しました。
各々の温度・デジタル変換器が同時刻に測定を行います。測定時間のバラツキが無く、高速測定が可能で、微少な温度変動や温度分布および温度差測定などに最適です。

サンプルソフトウェア・ダウンロード

仕様用途

【半導体関連機器】半導体製造装置およびクリーンルーム、クリーンチャンバーの温度分布、温度変動測定
【電気・電子関連機器】エアコン・コンプレッサおよび温度ヒューズなど電子部品の性能試験・検査時の温度測定
【自動車・自動車部品】ラジエータ・エンジン・噴射ポンプなどの能力試験時の温度測定
【化学・製薬】反応熱・凝固点測定
【精密機器】分析機器などのセル内部の温度測定。チラーなど能力試験時の温度測定
【ナノテク】プローブ顕微鏡／原子間力顕微鏡などの試料温度の変動測定

製品構成

出力分解能 0.001℃、測定精度±0.02℃を実現。200点を高速（100msec）で測定します。
微小な温度変化や温度分布および温度差測定などに最適です。
高精度CANバス接続型、高精度USB接続型、小型CANバス接続型の３機種がラインアップされています。

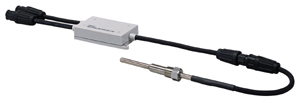

CANバス接続型　形式： DS101 型

	各々の温度・デジタル変換器が、高速測定を行います。ＣＡＮバスラインに最大200点を接続、200点を100msecで測定することにより、測定時間のバラツキのない信頼性の高いデータが得られるので、微少な温度変動や温度分布および温度差測定に最適です。
センサプローブ	微小で分解能の高いサーミスタセンサを使用。測定温度範囲は－20～130℃ 。
接続	５芯の CAN バスラインに芋づる式に自由に変換器の接続が可能、多点測定時の面倒な配線が不要です。測定点の近くでデジタル信号に変換。リード線抵抗による誤差やノイズによる誤動作を軽減します。
測定	測定点数最大 200 点を 100 msec 以内で測定。最速 200 点を 1 sec のインターバルで測定。変換器測定精度は±0.02℃ を実現。 (デジタル変換部使用環境温度の変動が無いとき) 温度出力分解能は、0.001℃。個々のセンサプローブの特性をデジタル変換部に入力するため、センサプローブの誤差を無視できます。

USB接続型　形式： DS103 型

	直接パソコンに接続することにより、パソコンでの温度計測が容易になりました。多点測定（最大10点）時は、市販のUSBハブで接続できます。
センサプローブ	微小で分解能の高いサーミスタセンサを使用。測定温度範囲は－20～130℃ 。
接続	測定点の近くでデジタル信号に変換。リード線抵抗による誤差やノイズによる誤動作を軽減します。
測定	測定点数は最大10 点。変換器測定精度は±0.02℃ を実現。 (デジタル変換部使用環境温度の変動が無いとき) 温度出力分解能は、0.001℃ 。個々のセンサプローブの特性をデジタル変換部に入力するため、センサプローブの誤差を無視できます。

小型デジタル出力付き温度センサ　形式： DS121 型

	CANバス接続型でデジタル変換器部分を小型化。（W45xH18xD70）し、防塵・防滴構造(IP65に準拠）を採用しました。
センサプローブ	微小で分解能の高いサーミスタセンサを使用。測定温度範囲は－20～130℃ 。
接続	５芯の CAN バスラインに芋づる式に自由に変換器の接続が可能。多点測定時の面倒な配線が不要です。測定点の近くでデジタル信号に変換。リード線抵抗による誤差やノイズによる誤動作を軽減します。
測定	測定点数最大 200 点を 100 msec 以内で測定。最速 200 点を 1 sec のインターバルで測定。変換器測定精度は±0.2℃ を実現。 (デジタル変換部使用環境温度の変動が無いとき) 温度出力分解能は、0.01℃。デジタル変換部はIP65に準拠した防塵、防滴構造を採用

システム構成例

CAN接続

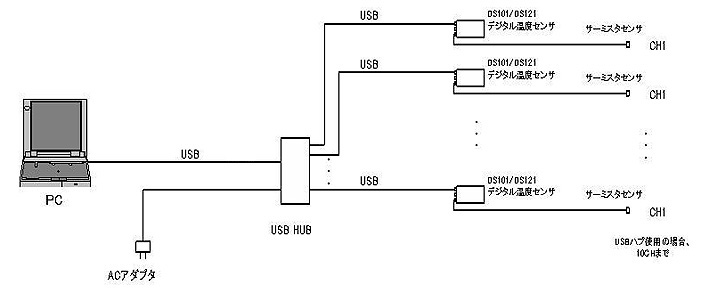

USB接続

仕様

		高精度デジタル出力付温度センサ		小型デジタル出力付温度センサ
形式		DS101	DS103	DS121
センサプロ｜ブ	入力種類	サーミスタ（-20～130℃）		サーミスタ（-20～130℃）
	互換方式	サーミスタ特性を変換部入力		サーミスタ素子互換型
	測定確度/互換制度	測定確度 ±0.05～±0.2℃		互換精度 ±0.3℃
	ケーブル長	30m 以内		30m 以内
温度・デジタル変換部	入力点数	１点		１点
	出力点数	１点		１点
	出力方式	CAN バス	USB	CAN バス
		ISO11898/CAN2.0 PartB 準拠	Ver.1.1 準拠	ISO11898/CAN2.0PartB準拠
		敷設はDevice Net 敷設規格に準拠	温度・デジタル変換部との接続は専用ケーブル（付属）を使用	敷設はDevice Net敷設規格に準拠
		伝送速度 125 kbit/sec	温度・デジタル変換部との接続は専用ケーブル（付属）を使用	伝送速度 125 kbit/sec
	測定範囲	-20～130℃		-20～130℃
	測定精度	±0.05℃(但し、温度・デジタル変換部使用環境温度の無いときは、±0.02℃)		±0.2℃
	A/D 積分時間	0.1msec		0.1msec
	測定インターバル	最速1sec～3600sec/ 最大200点 (分解能100msec)	500msec x 接続台数	1sec～3600sec/ 最大200点(分解能1sec)
	出力分解能	0.001℃		0.01℃
	電源	DC12～25V（電流値：70mA以内/12V供給にて）	PC 又はハブより供給	DC24V±10%
	動作温度範囲(注)	25℃±5℃		0～40℃
	保存温度	-10～50℃		-10～50℃
	外形寸法	45(W) x 25(H) x 96(D) mm （突起部含まず）		45(W) x 18(H) x 70(D) mm （突起部含まず）
	重量	約 150g		約 82g
	付属品	取扱説明書、サンプルソフト（CD-R に収納）、取付金具	取扱説明書、サンプルソフト（CD-R に収納）、取付金具、USB接続専用ケーブル１本	取扱説明書、サンプルソフト（CD-R に収納）
(注) 動作温度は結露無きこと
